Nagrzewnice elektryczne ENO-T – schematy podłączenia
W dzisiejszym artykule zaprezentujemy sposoby podłączenia kanałowych nagrzewnic elektrycznych serii ENO-T.
Nagrzewnice zasilane napięciem 230V ~
![Instalacja elektryczna nagrzewnice ENO-...-...-1-T](http://www.sklepnagrzewnice.pl/wp-content/uploads/2017/06/schemat-podlaczenia-eno-1-t.png)
Przykłady nagrzewnic, które należy połączyć wg powyższego schematu:
- ENO-100-0,4-1-T
- ENO-125-1,0-1-T
- ENO-160-2,0-1-T

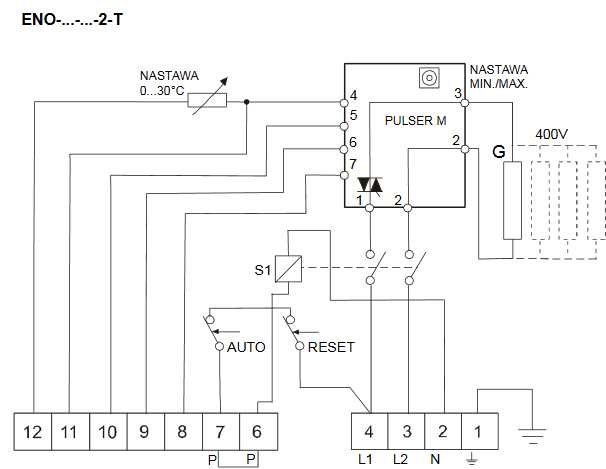

Nagrzewnice zasilane napięciem 400V 2N~
![Instalacja elektryczna nagrzewnice ENO-...-...-2-T](http://www.sklepnagrzewnice.pl/wp-content/uploads/2017/06/schemat-podlaczenia-eno-2-t.png)
Przykłady nagrzewnic, które należy połączyć wg powyższego schematu:
- ENO-160-3,0-2-T
- ENO-200-3,6-2-T
- ENO-400-4,0-2-T

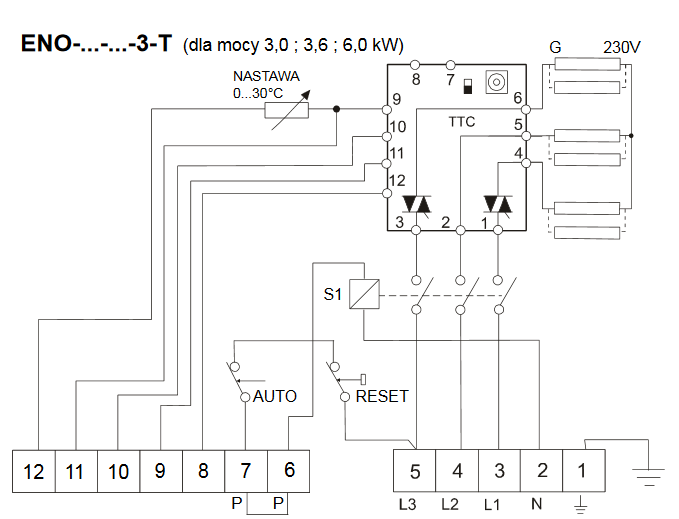

Nagrzewnice zasilane napięciem 400V 3N~ (gwiazda)
![Instalacja elektryczna nagrzewnice ENO-...-...-3-T](http://www.sklepnagrzewnice.pl/wp-content/uploads/2017/06/schemat-podlaczenia-eno-3-t-3_0-3_6-6_0kw.png)
Przykłady nagrzewnic, które należy połączyć wg powyższego schematu:
- ENO-400-3,0-3-T
- ENO-250-3,6-3-T
- ENO-400-6,0-3-T
Nagrzewnice zasilane napięciem 400V 3N~ (trójkąt)
![Instalacja elektryczna nagrzewnice ENO-...-...-3-T](http://www.sklepnagrzewnice.pl/wp-content/uploads/2017/06/schemat-podlaczenia-eno-3-t-4_5kw.png)
Przykłady nagrzewnic, które należy połączyć wg powyższego schematu:
- ENO-250-4,5-3-T
- ENO-315-4,5-3-T
- ENO-400-4,5-3-T
Nagrzewnice zasilane napięciem 400V 3N~ (gwiazda)
![Instalacja elektryczna nagrzewnice ENO-...-...-3-T](http://www.sklepnagrzewnice.pl/wp-content/uploads/2017/06/schemat-podlaczenia-eno-3-t-9_0kw.png)
Przykłady nagrzewnic, które należy połączyć wg powyższego schematu:
- ENO-250-9,0-3-T
- ENO-315-9,0-3-T
- ENO-400-9,0-3-T
Nagrzewnice zasilane napięciem 400V 3N~ (trójkąt)
![Instalacja elektryczna nagrzewnice ENO-...-...-3-T](http://www.sklepnagrzewnice.pl/wp-content/uploads/2017/06/schemat-podlaczenia-eno-3-t-12_0kw.png)
Przykłady nagrzewnic, które należy połączyć wg powyższego schematu:
- ENO-315-12,0-3-T
- ENO-400-12,0-3-T
